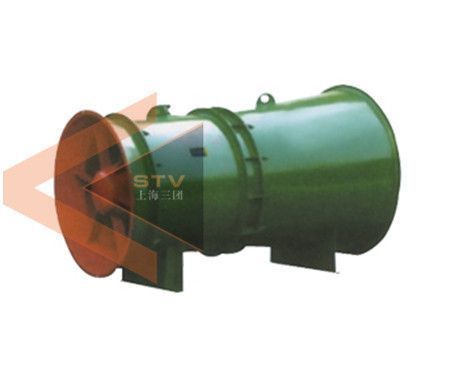

FBCZ系列矿用地面防爆抽出式轴流通风机是一种用途广泛的大风量、低风压、高效、节能新型主扇。它是 结合中小型煤矿的通风网络参数研制的。能满足中小型煤矿及多台风麵合运转的大型煤矿通风要求。更适合 用于目前以综采机械为主的大风量、且矿井的需要。该机具有结构紧凑、效率高' 节能效果显著、噪声低、 反风性能好等特点。是一种理想的地面主扇。该产品也适用于金属矿山、化学矿山、隧道及其他应用风机的厂 矿。
为适应煤矿对各种不同规格的耨要，该系列风机分别配备4、6级380V/660V隔爆型三相异步电机，共组成31个规格。
、风机性能：

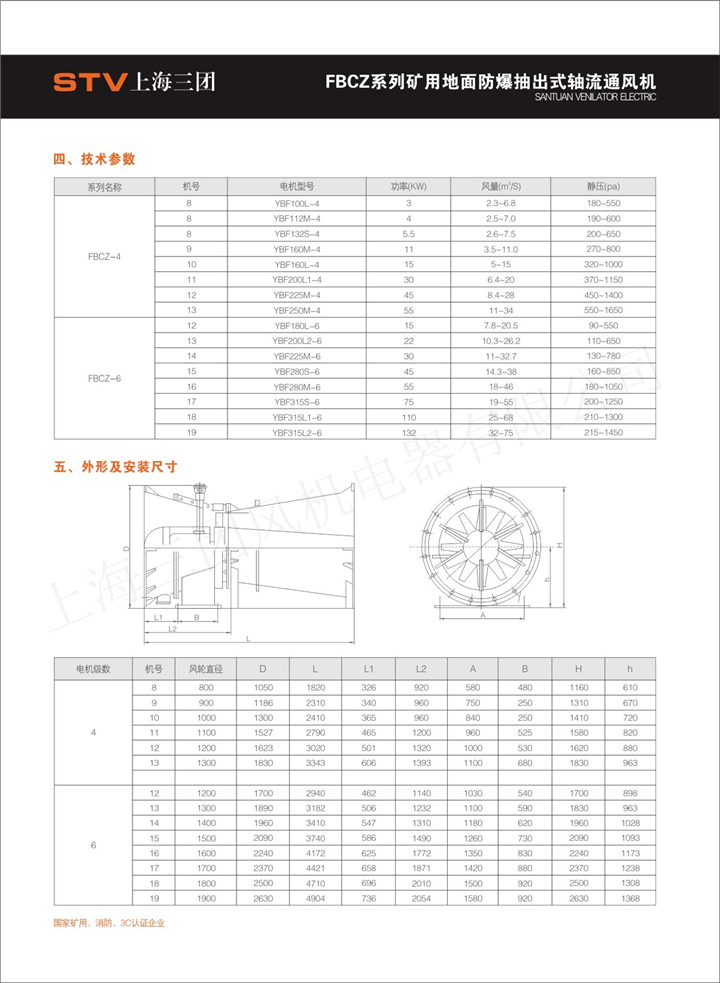

FBCZ系列风机的性能参数如表1。性能曲线如附图所示。所给的管网樹以试验得出，是根据气体温度t=20尤、气体密度p=1.2Kg/m3、 大气压力P= 10135Pa的标准状况换算绘制的0
结构特点
(1)、FBCZ系列风机由集流器、主机、扩散器等部件组成。
(2)、FBCZ系列风机采用电机与叶轮直联方式减少了 “S”型风道等通风阻力损失，提高了效率，也降低了 “S”风道带来安全隐患及维护麻烦，提高了运转安全性。
(3)、风机选配优质风机专用隔爆型电动机，电机置于具有一定耐压性的隔流腔内，使电机与矿井含瓦斯的风流相隔离，隔流腔设有与大气自动通风的风道，便于散热 和导流n这样既增加了电机防爆性能，又有利于电机散热，从而增加了风机运行的安全性。
(4)、风机叶轮回转部分，设置防摩擦火花的铜坏装置，以免叶片在高速旋转中与筒壁碰撞发生火花’引发事故。
(5)、风机设置了不傲几力哋雜和排油雜，可在运行中加注润滑油，停机时，将排油口盖打开消除废油。
(6)、电机的轴承和定子绕组间预埋了测温元件，可在风机运行中显示其各部位温度。
(7)、风叶片采用机翼扭曲形，气动性能好，高效区宽广，节能效果显著。
(8)、叶片为可调节结构，可根据不同工况点调节叶片角度，保持风机在高效区运行。
